射頻導納料位開關都有哪些特點?本文主要針對這一問題進行討論.

很多小伙伴都在問射頻導納料位開關在使用中都有哪些特點,其優勢是否只是在物位測量時防止掛料,除了在物位上使用射頻導納料位開關,還能在其它的工況使用射頻導納料位開關嗎,射頻導納料位開關都可以使用在哪些工況下.

一、射頻導納料位開關簡介

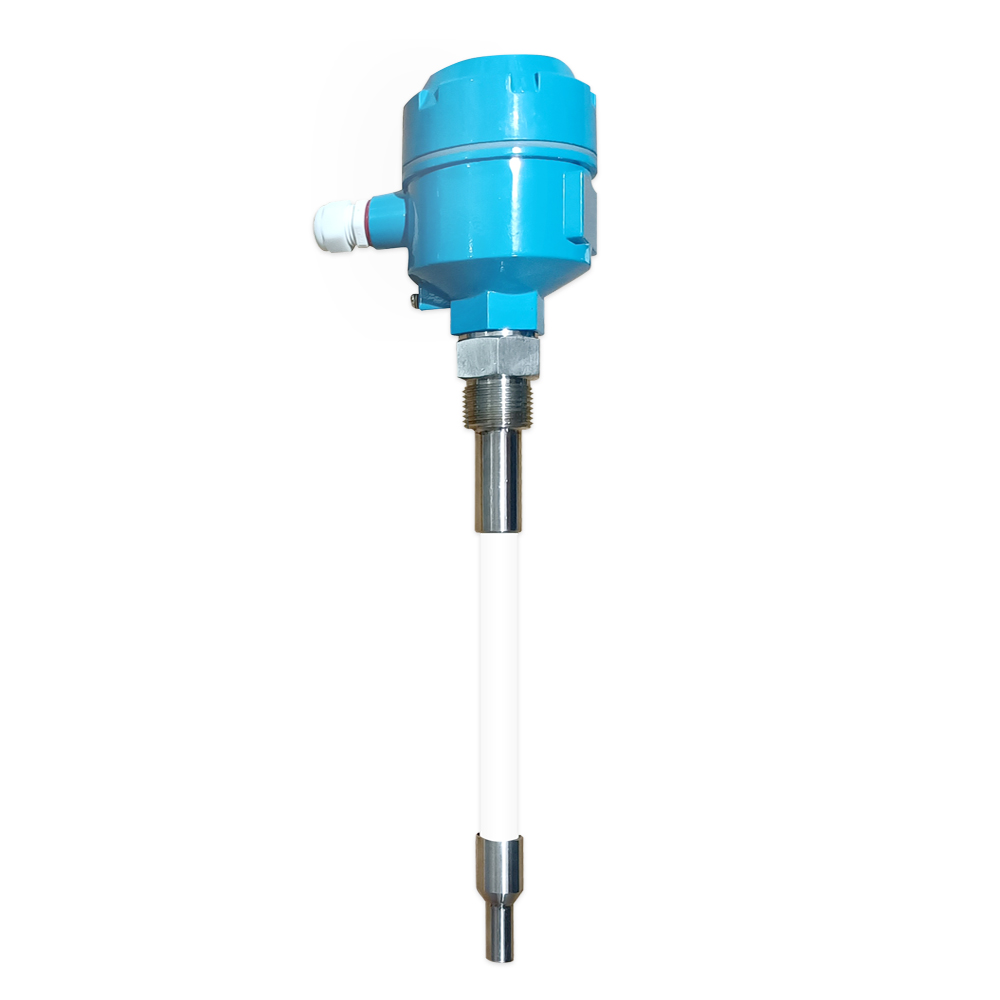

射頻導納料位開關由傳感探桿,電子測控單元和防護外殼組成,是根據射頻導納測量原理制造的點動式物位開關.當物位達到預先設置的位置時,傳感探桿產生信號,經電子測控單元處理后的輸出信號可提供繼電器輸出,其標準的雙刀雙擲繼電器接點可操控警鈴,電磁閥或其它低功率設備動作,實現對液體,固體物位的報警和操控.
該射頻導納料位開關為機電一體化產品,用于存放液體或固體顆粒的罐,槽,筒倉或料斗的料位操控及報警.即使在極端惡劣的現場條件下,也能可靠工作,而不受掛料,壓力,材料密度,濕度甚至物料化學特性變化的影響.本產品以其耐惡劣使用環境及高可靠性等特點被成功應用于航天,化工化纖,食品等民用領域的料位自動化操控系統.

二、射頻導納料位開關工作原理及特點
射頻導納料位開關采用了射頻導納技術,是從電容測量技術發展起來的一種新的物位檢測手段.由于在電路中采用了防掛料技術,所以它比基于電容測量技術的物位開關更可靠,適用性更廣,是電容式物位開關的換代產品.
射頻導納中導納的含義為電學中阻抗的倒數,它由電阻性成分,電容性成分,感性成分綜合而成.所以,射頻導納測量技術可以理解為用高頻無線電波測量導納.
與普通電容物位開關相比,射頻導納料位開關的明顯區別在于其三端元件技術.在電路單元測量信號上引出一根線,經同相放大器放大,其輸出與同軸電纜內pin蔽層相連,該pin蔽層又連到傳感器的內pin蔽層上.這里的同相放大器是一個增益為“1”,即輸出信號與輸入信號等電位,同相位,同頻率但互相隔離的一種放大器.由于同軸電纜的中心線與內層pin蔽存在上述關系,所以二者之間沒有電位差,也就沒有電流流過,相當于二者之間沒有電容或電容等于零.這種消chu芯線和pin蔽層間分布電容的方法又被稱為電容“中和”技術.因此,電纜的分布電容的溫度效應,安裝電容等也就不會對測量產生影響.

射頻導納料位開關為解決傳感器上的掛料問題,采用一種新的五層同心結構.里層是中心探桿,中間是pin蔽層,外層是接地的安裝螺紋,它們之間用絕緣層隔離.與同軸電纜的情況一樣,中心探桿與pin蔽層之間沒有電勢差,即使傳感器上掛料阻抗較小,也不會有電流流過,電路測量的只是從傳感器中心到對面罐壁(地)的電流.因為pin蔽層能阻擋電流沿傳感器返回流向容器壁,射頻導納料位開關因而對地電流只能經傳感器末端通過被測物料流到對面容器壁.pin蔽層與容器壁之間盡管存在電勢差,兩者之間因此有電流流過,但該電流不被測量,不影響測量結果.這樣就將測量端保護起來,不受掛料的影響.只有容器中的物料確實上升直到接觸到中心探桿時,通過被測物料,中心探桿與地之間才能形成被測電流.儀器檢測到該電流,產生輸出信號.

以上就是關于射頻導納料位開關都有哪些特點?這一問題的探討結果,如果有其它見解或者不明白的地方可以在評論區留言討論哦!
