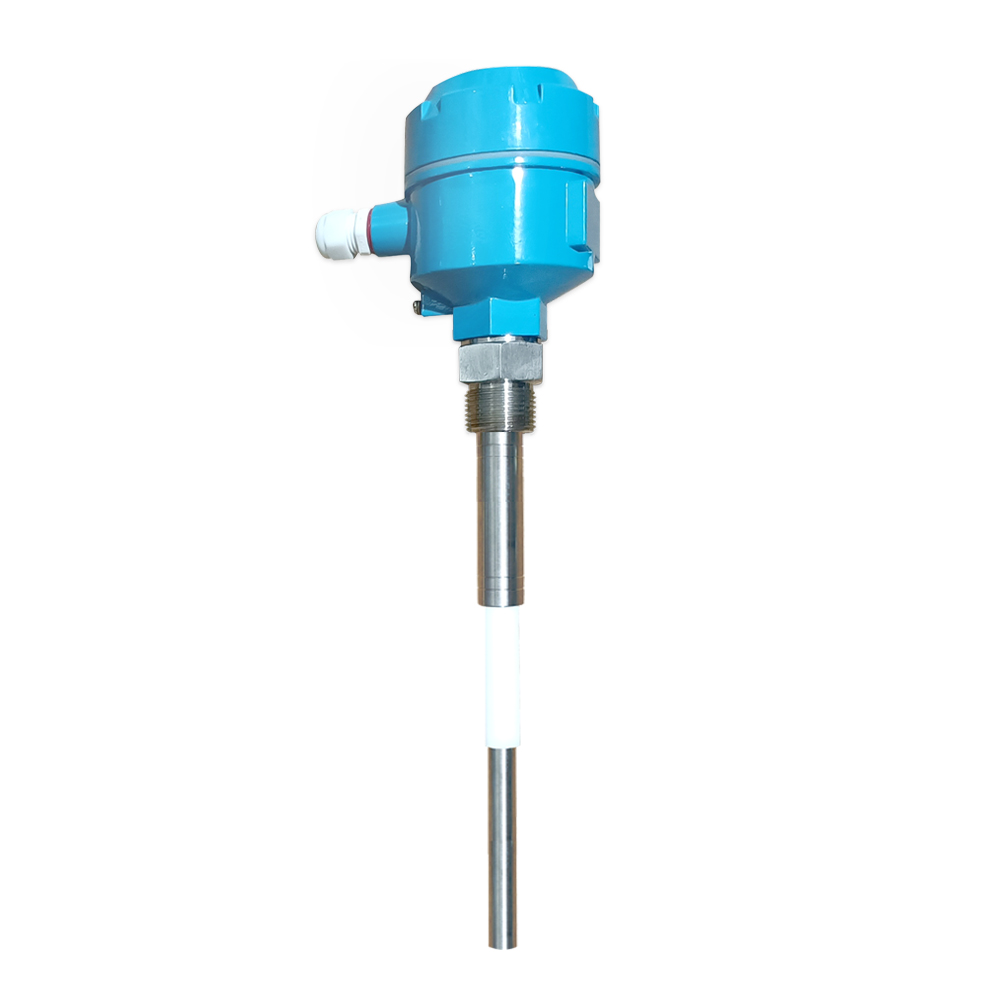

射頻導納料位開關的開關探頭需要特別注意一下耐壓方面的設計嗎？那么針對射頻導納料位開關探頭耐壓方面的設計應該怎么樣進行呢？這一知識點對于想要了解物位計的小伙伴來說是非常重要的，接下來上海物位儀器儀表有限公司的小編就針對這一知識點進行講解。

根據射頻導納料位開關的檢測原理，探頭是射頻導納料位開關的重要組成部分，信號處理模塊是通過探頭來感知被測物料的變化并判斷輸出報警的。
目前，射頻導納料位開關的探頭為多層同心柱狀電容結構，金屬層之間相互套疊并用絕緣材料使其相互絕緣。由于探頭金屬層和絕緣層是同心圓筒或圓柱相互套疊在一起，層與層之間的密封性直接決定探頭耐壓能力。如果密封不良，細微物料將會滲透進縫隙中，輕則影響測量的準確性，重則進入后端安裝信號處理模塊的鋁合金殼體內，直接損毀信號處理的電子模塊。

為提高產品的密封性和耐壓能力，上海物位儀器儀表有限公司從材料選擇、結構設計、加工工藝三個方面綜合考慮，確保探頭達到較高的耐壓能力，從而提高了產品工作可靠性。
在絕緣材料選擇上，選用耐溫性能好的聚四氟乙烯管材，以保證產品在高溫環境中不會因膨脹、壓力等情況出現層間縫隙。金屬管材則選用更耐壓、機械強度更高的無縫不銹鋼管。

在結構設計上，同時考慮耐壓防護設計，對套疊零件的尺寸采用過盈配合方式，即外層管取負公差，內層管（棒）取正公差，保證層與層之間無縫隙裝配；在探頭與鋁合金殼體連接處特別設計機電隔離連接件，該連接件密封設計防止在探頭承受超限壓力的情況下，即使物料進入探頭層與層之間隙，也無法進一步進入鋁合金殼體內損毀信號處理電子模塊。

在加工工藝上，管與管之間采取多道壓槽多次滾壓相互固定和密封，進一步提高耐壓能力。在探頭滾壓過程中，還必須避免加工過程中的雜質、冷卻液、清洗液預留或滲入探頭層間從而產生縫隙，影響探頭的耐壓性能；滾壓前對材料進行熱處理，采取微進給量多次逐步滾壓成型，避免滾壓產生管材形變裂紋，影響探頭的耐壓性能。

以上就是關于射頻導納料位開關探頭耐壓方面的設計這一知識點的講解，如果有其它見解或者不明白的地方都可以在評論區留言討論哦！
